# 一个模型怎样通过 Gate 2 可打印检查

## 具体问题

三维模型在屏幕里看起来完整，并不等于它已经可以打印。渲染视图会隐藏孔洞、非流形边、重叠壳和内部游离面；放大的细节也会让过薄结构显得足够结实。若这些问题没有在真实尺寸和切片预览中被检查，风险会直接进入打印队列。

Gate 2 要解决的是“这个受控版本能否进入首轮打印”。它同时检查网格、厚度、重心、支撑路径、拆件接口和切片条件，并留下通过、待修或降级的证据。没有这些证据，即使已经导出 STL，也不能把文件后缀当作制造许可。

## 核心判断

可打印检查必须绑定同一个模型版本、目标尺寸、工艺和材料。先确认封闭实体与连续切片层，再按真实尺寸测薄壁和承重点，随后验证重心、支撑触达、拆件接口、装配间隙、空心与排液。任一关键条件变化，都要重新执行相关检查。

Gate 2 的结论只有三类：通过并进入首轮打印；退回 Day 2 修正后复检；启用备选或降级出口。通过代表模型具备一次受控打印尝试的条件，不代表首轮一定成功，更不代表实体已经完成。

## 步骤或标准

以下六项按顺序执行，每项都要留下可见的模型、尺寸、切片或版本证据。

– 锁定受检版本和实体目标：记录模型文件版本、预计成品尺寸、打印工艺与材料；同一轮检查不得中途替换模型或缩放基准。
– 检查网格可切片性：确认模型为封闭实体，排除孔洞、非流形边、重复壳、内部游离面与相互穿插；切片预览必须形成连续层。
– 按真实尺寸检查最小厚度：测量薄片、尖端、手指、装饰边与承重点；不满足所选工艺时执行加厚、缩短、合并或降级。

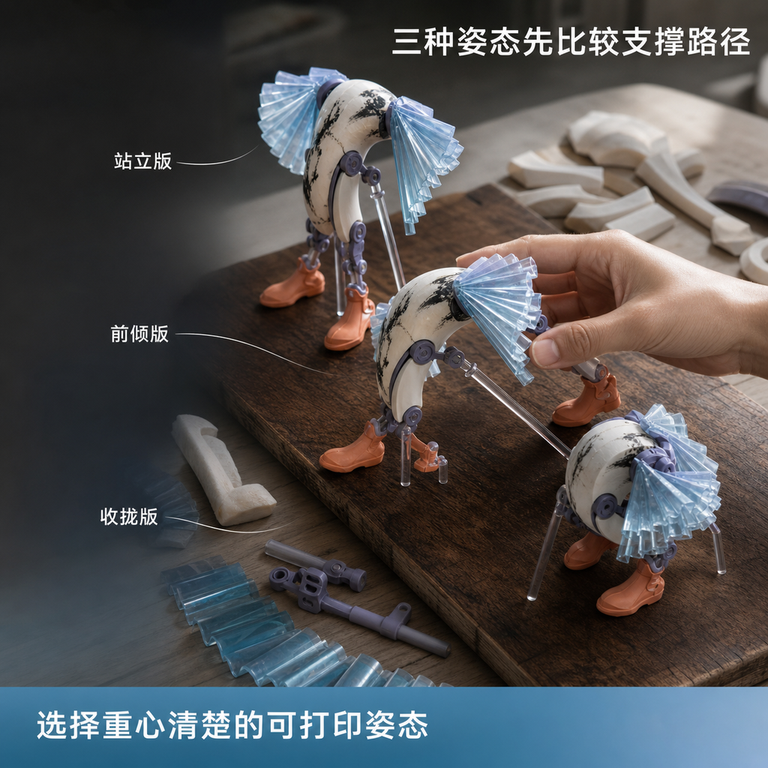

– 检查重心与支撑路径：确认落地接触、底座关系、悬空角度和受力连接；支撑既能触达关键区域，也要保留拆除与打磨空间。

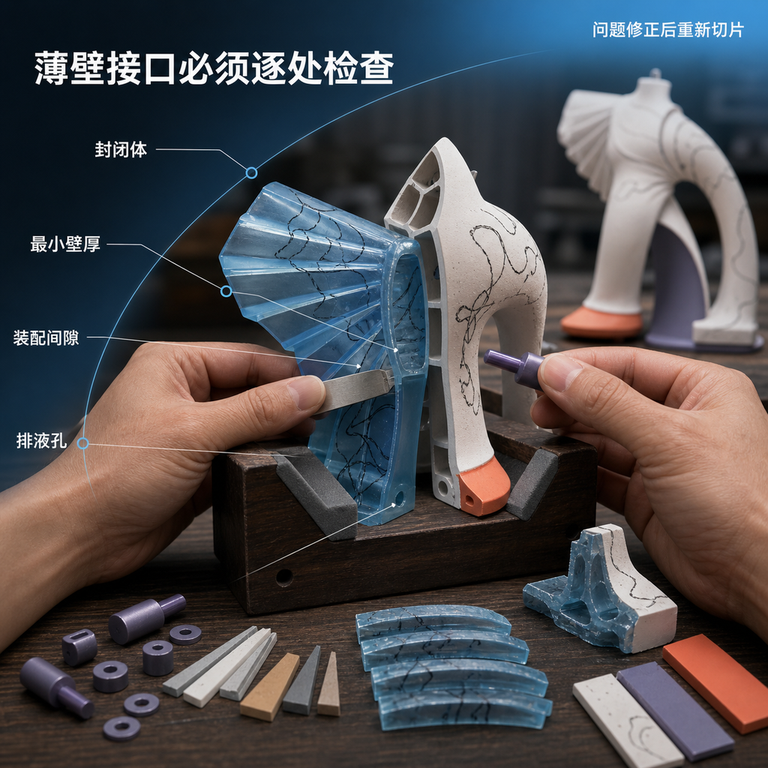

– 检查拆件与装配：逐件确认分件边界、定位榫、插接方向、接触面、间隙与装配顺序；局部失败应允许只重打受影响部件。
– 完成切片预检并留证：记录朝向、空心与排液、支撑、层高和预计风险；通过项、待修项与降级决定写入 Gate 2 检查表。

## 常见错误

以下做法会把数字模型中的不确定性推迟到设备、材料和后处理阶段。

– 只看渲染图是否完整，不检查封闭体和切片层；后果是模型外观正常，切片时却出现缺层、空洞或异常孤岛。
– 在屏幕放大状态判断厚度，不换算真实尺寸；后果是薄片、尖端和连接在打印或拆支撑时断裂。
– 把自动支撑当作结构检查结论；后果是支撑遮挡接口、无法触达内凹区域，或拆除时损坏识别细节。
– 先合并全部部件再测试装配；后果是打印方向受限、接缝无法处理，局部失败也只能整件重打。
– 切片通过就删除问题记录；后果是首轮打印失败后无法定位版本、参数与修正依据，Gate 2 失去可复核性。

## 与五天课程的关系

当天主题对应 Day 2“AI 三维初模与 Nomad 人工修模”的 Gate 2。Day 1 / Gate 1 已锁定对象、用途、尺寸、视觉输入与主 / 备 / 降级范围；Day 2 完成初模筛选、必要人工修正、拆件以及 GLB / STL 双文件准备后，用 Gate 2 判断 STL 是否具备首轮打印条件。

Gate 2 通过后进入下一阶段 Day 3 的切片、打印、灰模后处理与 Gate 3 实体验证。未通过的模型留在 Day 2 修正网格、厚度、重心、连接或装配，也可以按记录切换备选方案、局部样或小尺寸降级出口。

## 事实 / 案例 / 完成度边界

本文依据课程主基线中的 Day 2、Gate 2 与 Day 3 交接要求整理。当天规划的原创“折页潮痕”个人艺术摆件四图，仅用于示意草图转体块、姿态比较、薄壁接口检查和切片交接；它们是课程方向示意图，不是学员作品、真实课堂、真实委托、已发生的打印过程或完成案例。真实案例必须另有来源、授权、版本、切片与实体状态证据。

五天内可推进的是范围匹配的第一版受控模型、GLB / STL、拆件方案、首轮打印任务，以及灰模、局部样或小尺寸实体样中的可行出口。Gate 2 通过不承诺首轮打印成功；课程也不承诺商业级精修、固定实体件数、正式包装印刷、批量生产、正式展览、授权成交或销售结果。

## 报名入口

如果你已有 IP / 角色资产，可以在报名资料中说明原画、角色设定、三维文件或实体尝试，以及目标尺寸、材料和当前遇到的网格、薄壁、支撑、拆件或装配问题。现有 STL 也会按 Gate 2 标准复核，不默认可以直接打印。

如果你只有想法、草图或初步设定，也可以填写故事、关键词、希望做成的物品和现有设备，不需要先准备成熟三维模型。两类起点都会先建立受控输入，再进入 Day 2 的模型与 Gate 2 检查。公开报名地址：https://wj.qq.com/s2/27296919/9499/
